一、概述

YPC系列智能化靜止式進相機是一種用于提高大中型繞線式異步電動機變負載工況下的功率因數新型無功功率補償設備。它可使異步電動機的功率因數提高到0.9以上，使電機定子電流減少15~20%左右。其性能優于傳統的電容補償和旋轉式進相機。

   電機定子側并聯電容器補償，只是在電機之外的電網上對電機的無功功率進行補償，無法改善電機本身的運行狀態。而在電機轉子側串接進相機進相之后，電機定子側的電流可大幅度下降，功率因數顯著提高，電機溫升降低，效率和過載能力也相應提高。因此進相機補償與電機定子側并聯電容器就地補償有本質的區別。

    進相機是九十年代機電一體化的產物，采用交流變頻和微機控制技術開發而成，用于取代感應式旋轉進相機的新型進相裝置。它克服了旋轉進相機“整流子”結構特別怕塵埃、使用壽命短、維修頻繁、費用高、規格少、難以與電動機達到******匹配等缺點，具有參數調節容易，不怕塵埃，使用壽命長，維護方便，費用低等特點。

    本公司生產的進相機在設計上克服了國內同類產品的一些重大不足（在軋鋼機或壓榨機等變負載的工作狀態下可靠性運行等一系列問題），在控制方式上采用智能化技術，使進相機在運行過程更可靠、更穩定。

    綜上所述，YPC系列化靜止進式相機沒有轉動的部件，沒有換向器，不會產生火花，不怕灰塵，而且帶有自診斷和自修復等智能化技術，安全可靠。它具有效率高，使用壽命長，維護方便，能適用于惡劣環境等一系列優點。可適配75～3500KW的高低壓三相繞線式異步電動機，適用于水泥、冶金、軋鋼、造紙、制藥、化工、礦山等行業，能顯著降低電動機和電力線路上損耗，節約電能，改善電網供電質量，降低電動機溫升，具有明顯經濟效益和社會效益。

二、型號含義及主要技術參數

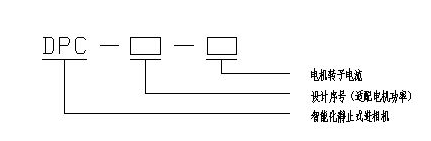

1、含義：


2、主要技術參數（見表1）

表1　YPC靜止進相機主要技術參數

三、工作原理

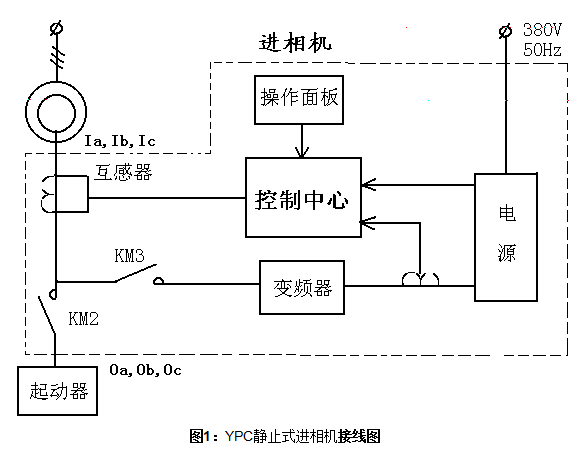

本裝置的接線如圖1：

    YPC靜止式進相機通過檢測電機轉子回路電流的變化,經過控制器的智能化處理,能自動跟蹤電機轉速的變化，控制變頻器把50Hz的交流市電轉變成與異步電動機的轉子電流頻率相同的電勢EF，施加到繞線式異步電動機的轉子繞組上，以改變電機的轉子和定子電流的相位。使異步電動機的功率因數明顯提高（如圖2所示），從電網吸取的無功功率大大減少,定子電流大幅度降低。

圖2：異步電動機電流相量圖

四、補償特性

    YPC靜止式進相機的補償特性如圖3示：

    隨著補償電壓的逐步升高，定子側的無功功率逐漸減小，功率因數逐步上升，定子電流逐漸減小。當補償電壓高到一定值后，定子側的無功功率減小到接近于零，功率因數上升到近似于1，而電機的輸出功率維持不變。

圖3：YPC靜止式進相機補償特性

五、技術特點

1、本產品結構形式為無觸點，參數容易調節，因而不怕灰塵，很容易與電動機達到******配合，克服了旋轉式進相機的兩大缺點；

2、本產品能使電動機功率因數提高到0.95以上，降低定子電流15~20%左右,即能有效地減少電動機供電線路的電壓損失及電力損耗，節約有功功率；

3、本產品采用交-交變頻與微機控制技術真正做到無環流系統,使設備本身的能耗降低到最小；

4、本產品采用智能化技術，微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果******；無轉動部件，因而適應環境的能力更強。

5、本產品全部采用電子元器件,使用壽命長,安全可靠,維護費用極低；

6、本產品采用的接線方式可以保證安裝與調試或者維護過程中不會影響到生產過程的正常運行。

六、結構簡介

1、結構特點

a、本進相機為柜體結構；

b、操作電器、指示電器（指示燈、按鈕、電流表、功率因數表）安裝在控制柜上部，以便操作和觀察；

c、根據功率器件的散熱需要，特設有風道和風機；

d、控制單元以接插件型式安裝，并設有脈沖指示，便于維修和迅速更換；

e、控制柜為柜底進線形式，頂部設有吊環螺釘，便于運輸與安裝；

2、外形安裝尺寸分別見圖4及表2

表2　YPC系列外形和安裝尺寸

七、正常工作條件-

  1、周圍空氣溫度上限不超過+40℃，下限不低于-50℃；大氣相對濕度不超過85%；

  2、安裝地點無顯著的搖動與沖擊振動；海拔高度不超過2千米，特殊情況另議；

  3、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；

  4、控制柜電源：三相四線380V/220V，40A~100A，50Hz。

八、安裝要求及注意事項

1、進相機最好安裝在電纜溝的正上方，配槽鋼基座；

2、安裝地面應水平，柜體應垂直水平安裝,上下應有通風的空間.

九、訂貨須知

   為獲得******無功功率補償效果，進相機的選型和輸入電壓最好根據電動機參數和負載情況進行選配，為此用戶在訂貨時應提供電動機的相關參數如下：

１、 電動機型號

２、 電動機額定功率P

３、 電動機額定定子電壓U1

４、 電動機額定定子電流I1

５、 電動機額定轉子電壓U2

６、 電動機額定轉子電流I2

７、 電動機實際功率因數COSΦ

８、 電動機定子側一次柜電流互感器變比

９、 電動機拖動負載的類型(比如球磨機、軋鋼機等)

１０、電動機實際負荷率(有沒有超載情況)

說明：產品如有改進，恕不另行通知。
